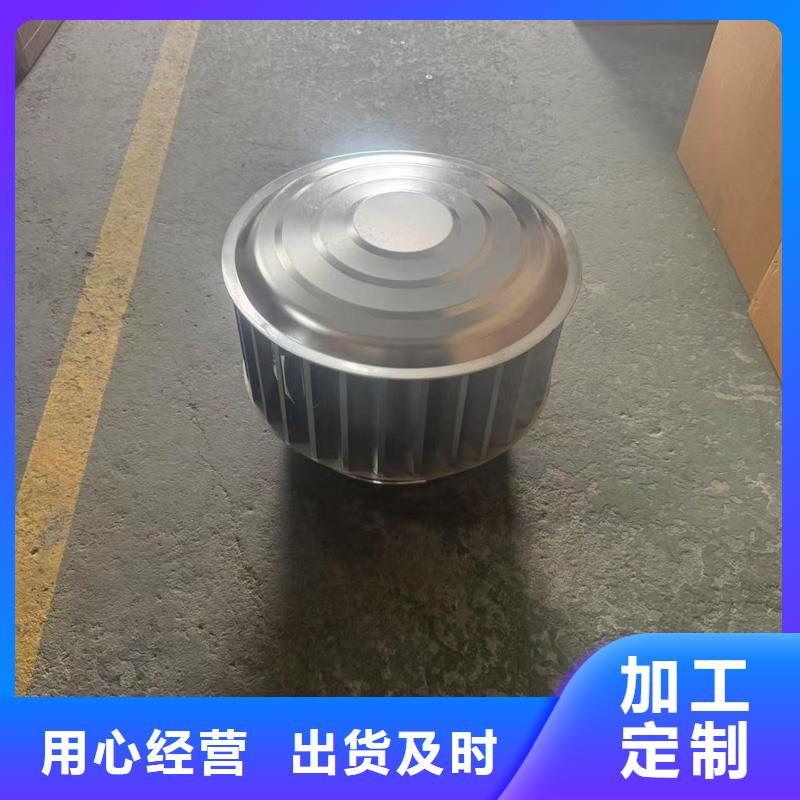

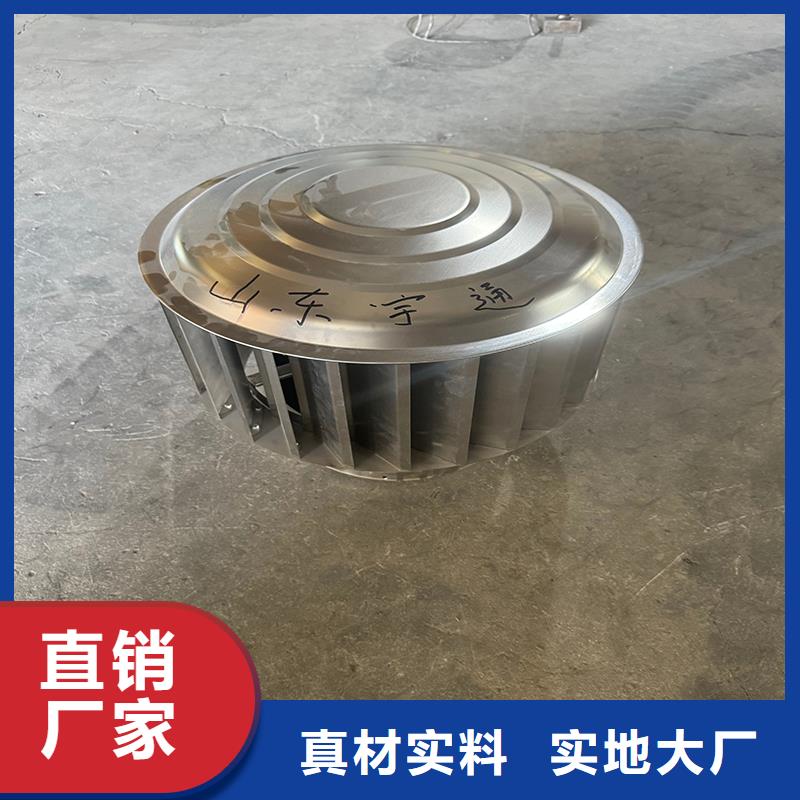

无噪音无动力风帽安装图

云南昆明 2025百叶 A系列 无动力 排气道系统设计应保证气体顺畅排出，不宜中途转弯或水平布置。当必须转弯时，转弯不得超过两次，两弯道间的水平长度不应大于2m，并应将转弯后的排气道截面尺寸增大。中途转弯的排气道系统如采用集中动力排油烟系统，研参考第25页、云南昆明附近第89页、云南昆明本地第90页 6.2.4排气道伸出屋面风帽的出气口高度应有利于废气扩散屋顶风帽的安装高度不应低于相邻建筑砌筑体。排气道的出口设置在上人屋面、云南昆明本地住户平台上时，应高出屋面或平台地面2m；当周围4m之内有门窗时，应高出门窗上皮0.6m。6.2.5 住宅厨房和卫生间不得共用同一排气道6.2.6 当同一户内毗邻卫生间共用同一排气道时，应选用专用型号，并做好预留洞口，每个卫生间均应安装防火止回阀。6.2.7 燃气热水器的排气管不得接入排气道内。6.2.8其他管线禁止穿越排气道或阻挡进气口。6.2.9商业餐饮的排油烟管道不得接入本图集的排气道内。7 安装要求 7.1选用排气道产品时，生产企业应提供符合 相关检测要求的排气系统检测报告。 7.2排气道安装应在土建结构主体工程完毕之后，装修工程及其他设备管道安装之前进行；防火、云南昆明同城防串烟、云南昆明当地防倒灌功能部件应与相应的排气道配套安装和使用；屋顶风帽应在屋面防水层及保温隔热层施工前按照设计要求进行安装。7.3排气道安装前,住宅项目施工单位应按照设计要求，在每层楼板预留安装排气道孔洞，并保证各层楼板预留孔洞尺寸和位置正确且上、云南昆明当地直对中，否则需进行修改。
