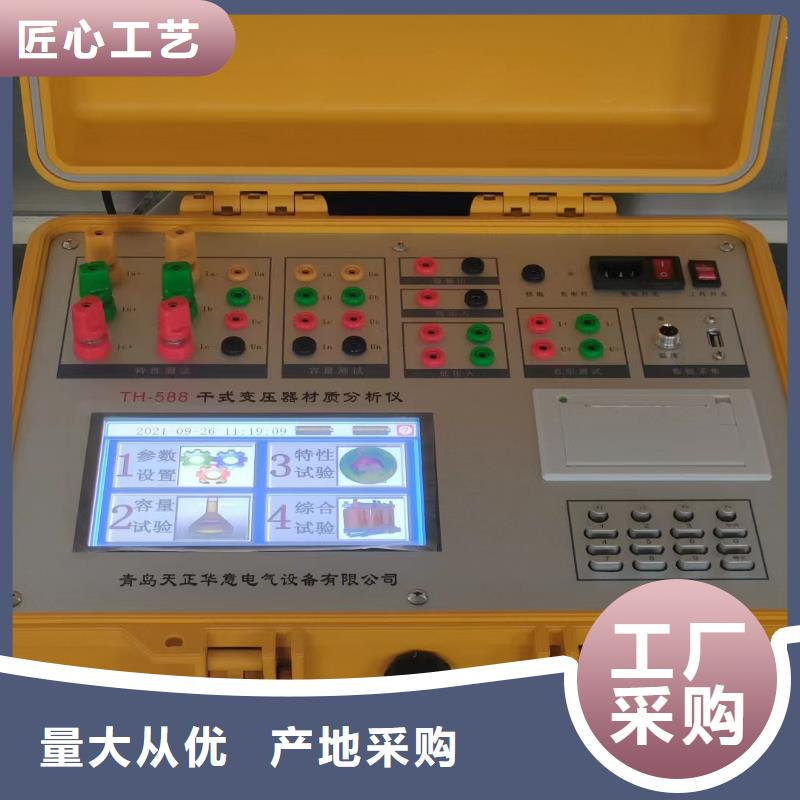

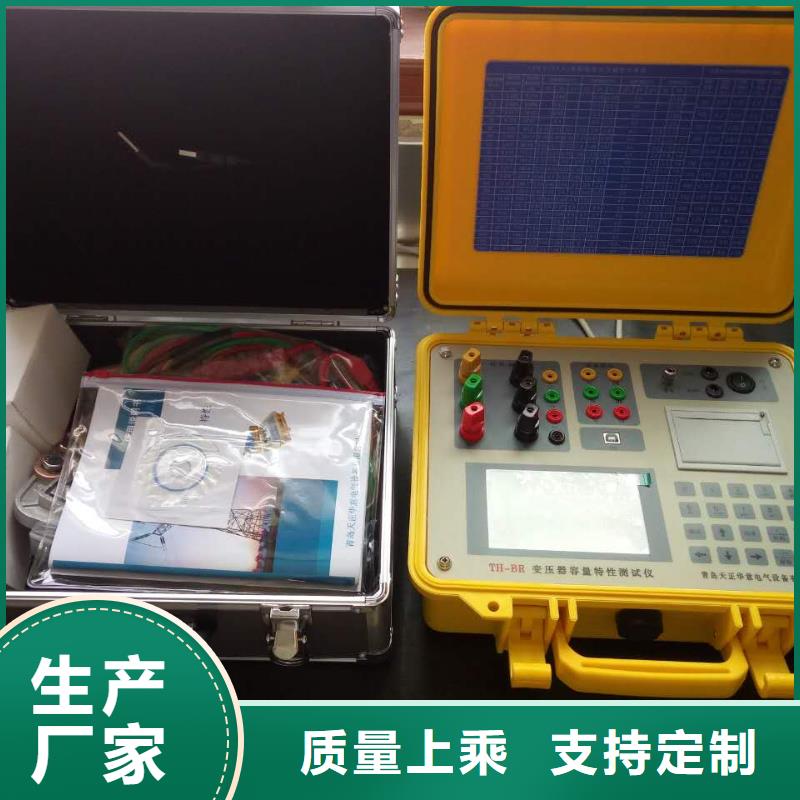

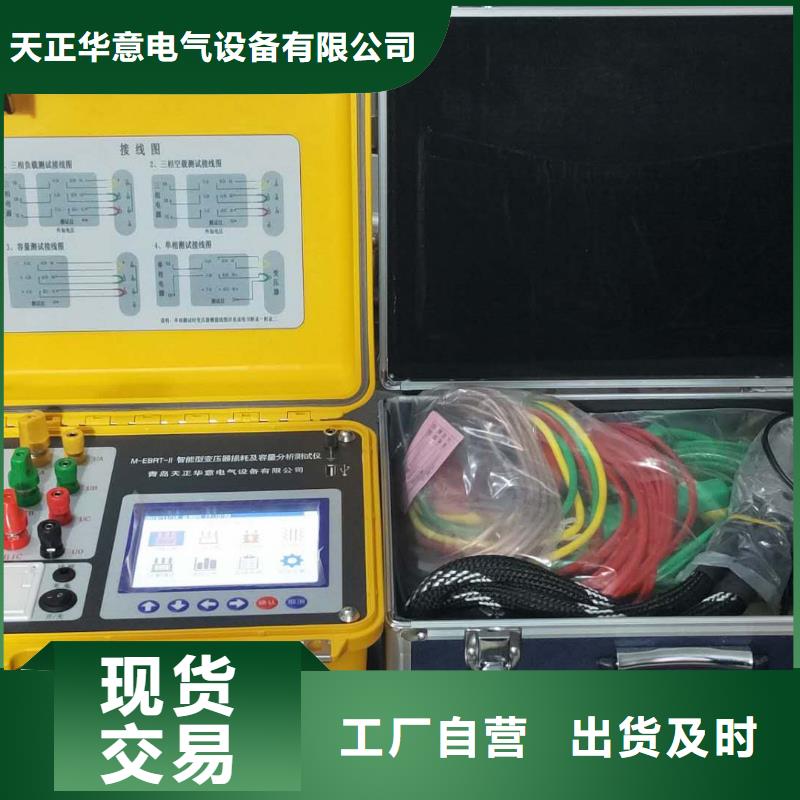

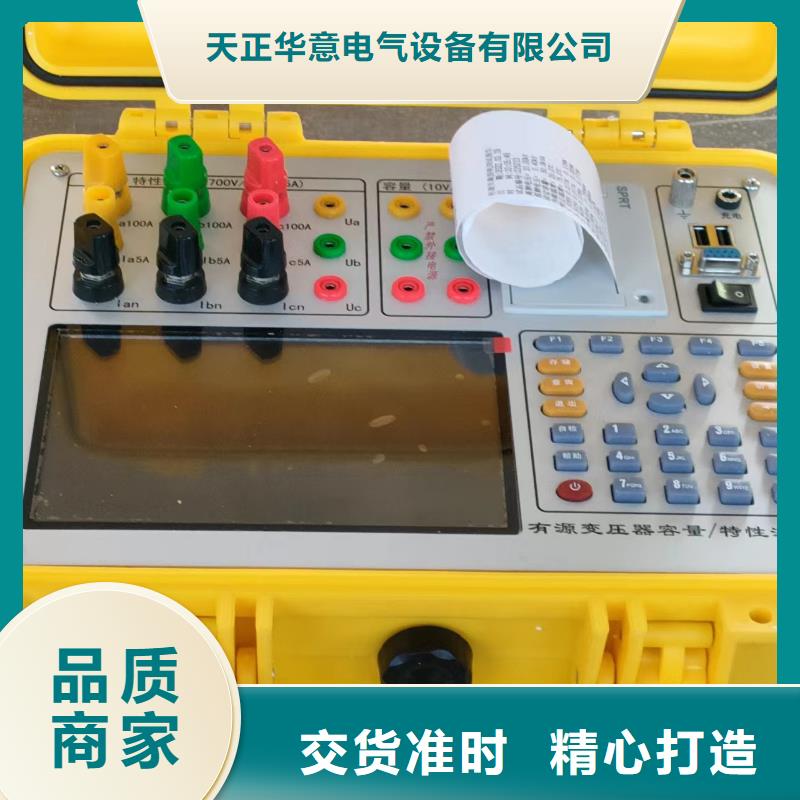

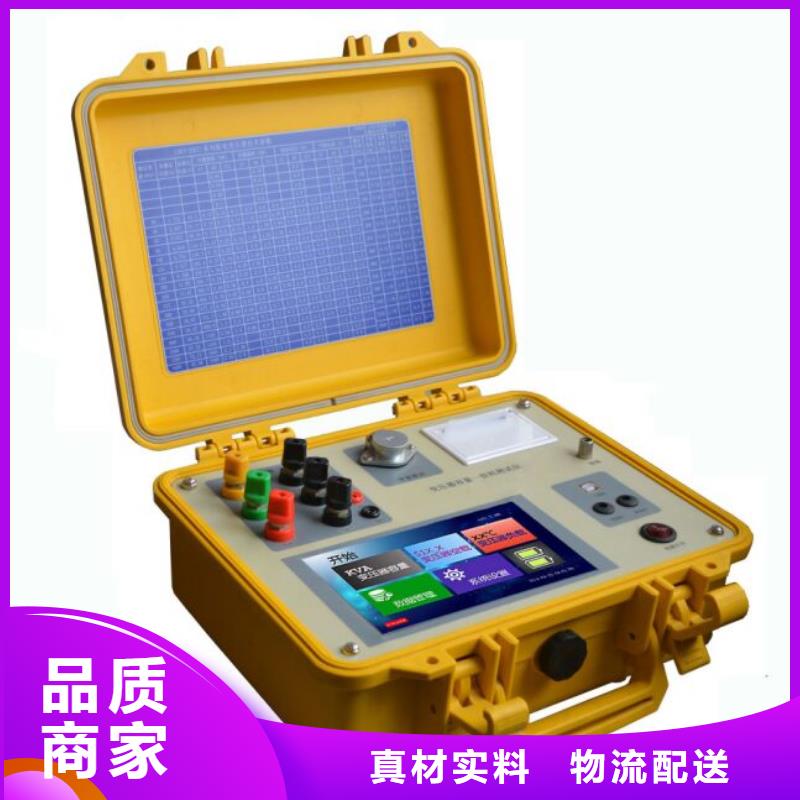

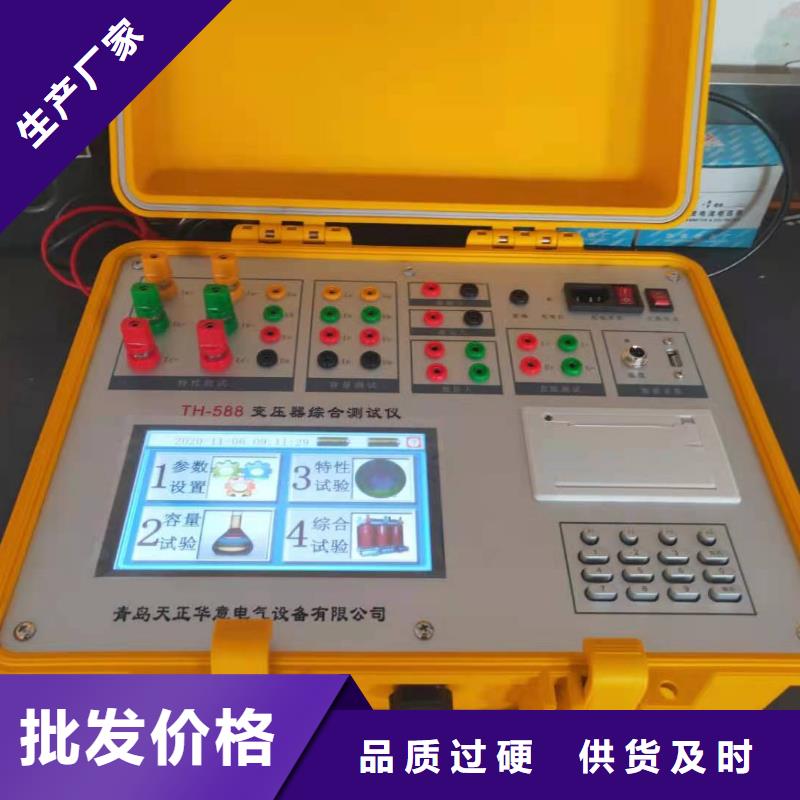

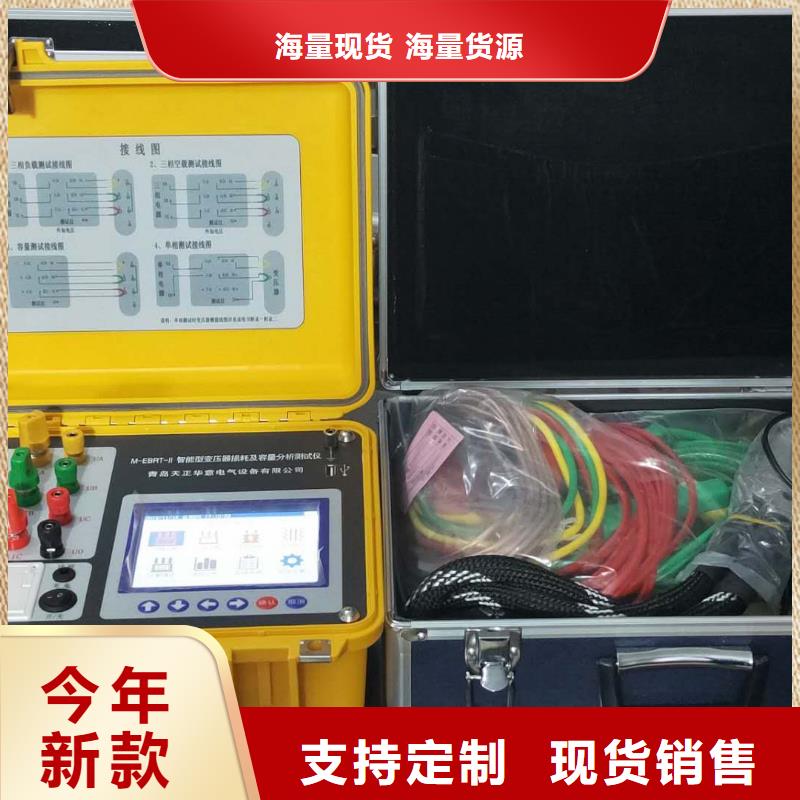

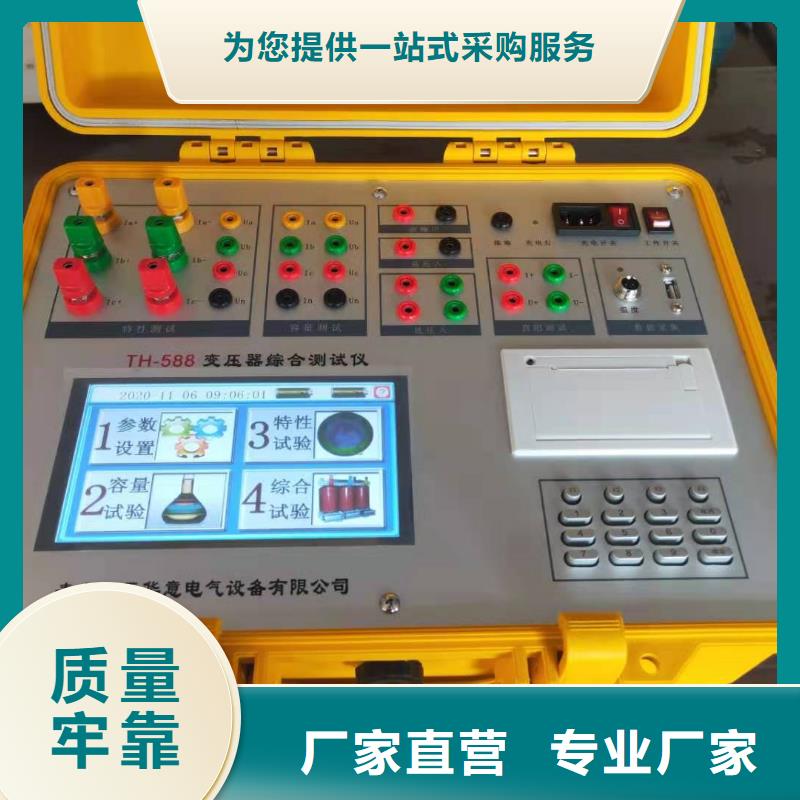

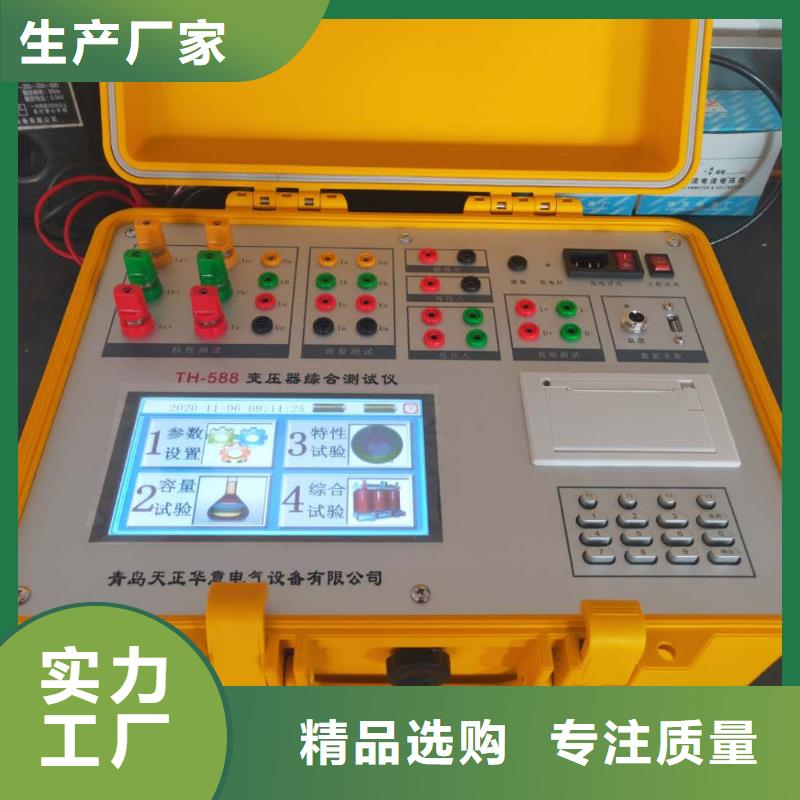

变压器容量特性测试仪第二章 技术指标1、输入特性有源部分：电压测量范围：0~10V 电流测量范围：0~10A无源部分：电压测量范围：0~800V 宽量限（可以外接电压互感器）。电流测量范围：0~100A内部全部自动切换量程（可以外接电流互感器）。2、准确度：电压、电流、频率：±0.2％功率：±0.2％（CosΦ＞0.1），±0.3％（0.02＜CosΦ＜0.1）3、匝比测试精度：0.2％4、直阻参数I.输出电流：＜5mA、40mA、200mA、1A、5A、10AII.分辨率：0.1μΩIII.量程： 100Ω-20KΩ （＜5mA档）a.1Ω-250Ω （40mA档）b.100mΩ-50Ω (200mA档)c.5mΩ-10Ω (1A档)d.1mΩ-2Ω (5A档)e.0.5mΩ-0.8Ω (10A档)IV.准确度：大于5毫安：2‰ 小于5毫安： 5‰5、工作温度：－10℃~ ＋40℃6、绝缘：⑴ 电压、电流输入端对机壳的绝缘电阻≥100M?。⑵ 工作电源输入端对外壳之间可承受工频2KV（有效值）、历时1分钟试验。7、体积：41cm×35cm×18cm8、重量：6Kg第三章 结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。3.1 结构尺寸图一 主机与配件箱尺寸3.2 面板布置图二 面板布置图面板布置图说明：列是变压器特性测试输入端子，有电压输入端子（Ua、Ub、Uc、Un）输入范围（0-750V），电流输入端子（Ia＋,Ia-,Ib＋,Ib-,Ic＋,Ic-）输入范围（0-100A）；第二列是容量测试端子，包括（Ua,Ub,Uc,Un；Ia,Ib,Ic）；第三列是变压器综合测试端子，变比测试，匝比测试；第四列是直流电阻测试端子，接地端子；一列是温度采集，变压器外观数据电子卡尺采集端子，上部是电源插座、工作开关；面板左下方为液晶显示屏；液晶右侧为打印机和控制键盘。

变压器容量特性测试仪键盘说明键盘共有30个键，分别为：F1~F5，数字0~9、小数点、、存储、查询、退出、设置、切换、自检、帮助。数字键：0～9，在输入参数时做为相应的数字使用。小数点：在输入参数时做为小数点使用。↑、↓、←、→键：上下左右键?在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）。?上下键在容量测试屏和参数设置屏中用来移动光标，使其指向需要要更改的参数（包括：容量设置部分的试品编号、当前温度、阻抗电压、高额定电压、试品类型、分接档位、联结组别、参比容量和特性测试部分的PT变比、CT变比、高额定电压、低额定电压、当前温度、设置日期、设置时间、变压器容量、接线方式等）。?上下键在记录浏览功能屏中用来翻阅记录。?左右键在容量测试参数设置功能屏中用来切换可选的项目，如分接档位、联接组别、参比容量，可根据屏幕上方的提示用左右键在这些档位中连续切换，选至需要的数值。键：确定键，在开机后按下此键进入主菜单。主菜单下按下此键即进入当前指向的功能选项（反色显示的功能条），在输入参数时，作用是开始输入和结束输入并使刚键入的数字有效。退出键：返回键，按下此键均直接返回到主菜单；如果正在测试过程中、测试结束时按此键则同时返回主界面。存储键：在容量测试结果下，按存储键可存储当前容量测试结果。查询键：在主菜单下按下查询键，可查询已存储的容量数据。设置键：在主菜单下按下设置，可快速进入参数设置屏。F1~F5键：辅助功能键。F4是打印功能键。切换、自检、帮助、开关键：现为保留按键，无实际用途。

变压器容量特性测试仪无源变压器损耗测量部分1．基本概念空载试验：从变压器的某一绕组（一般从二次低压侧）施加正弦波额定频率的额定电压，其余绕组开路，测量空载电流和空载损耗。如果试验条件有限，电源电压达不到额定电压，可在非额定电压条件下试验，这种试验方法误差较大，一般只用于检查变压器有无故障，只有试验电压达到额定电压的70％以上才可用来测试空载损耗。短路试验：将变压器低压大电流侧人工短联接，从电压高的一侧线圈的额定分接头处通入额定频率的试验电压，使绕组中电流达到额定值，然后测量输入功率和施加的电压（即短路损耗和短路电压）以及电流值。2．测试方法根据不同的测试项目以下分别进行介绍：⑴ 对单相变压器空载损耗的测量：将变压器非测试端开路，电压、电流都直接接入。单相接法等效于以往的单功率表法，适用于测量单相变压器。图5-2 直接接入测量单相变压器空载损耗⑵ 对单相变压器短路（负载）损耗的测量：与测量单相变压器空载损耗的接线方式基本相同，可参照图十九接线；不同点只是做短路试验时变压器的非测试端人工短连接。⑶ 单相电源分相对三相变压器空载损耗的测量：当做三相空载试验后发现损耗超过标准时，应分别测量三相损耗，通过对各相空载损耗的分析比较，观察空载损耗在各相的分布情况，以检查各相绕组或磁路中有无局部缺陷。基本方法是将三相变压器当作三台单相变压器，轮换加压，即依次将变压器的一相绕组短路，其他两相绕组施加电压，测量空载损耗和空载电流。根据被测变压器的绕组连接方式可分为图5-3（a.b.c.）所示三种情况；
