6.2.2本图集给出了排气道产品的截面外形尺寸和楼板预留洞口尺寸，设计人员应根据实际工程情况选用，并做好相应的预留措施。 6.2.3排气道系统设计应保证气体顺畅排出，不宜中途转弯或水平布置。当必须转弯时，转弯不得超过两次，两弯道间的水平长度不应大于2m，并应将转弯后的排气道截面尺寸增大。中途转弯的排气道系统如采用集中动力排油烟系统，研参考第25页、安徽蚌埠第89页、安徽蚌埠同城第90页 6.2.4排气道伸出屋面风帽的出气口高度应有利于废气扩散屋顶风帽的安装高度不应低于相邻建筑砌筑体。排气道的出口设置在上人屋面、安徽蚌埠同城住户平台上时，应高出屋面或平台地面2m；当周围4m之内有门窗时，应高出门窗上皮0.6m。6.2.5 住宅厨房和卫生间不得共用同一排气道6.2.6 当同一户内毗邻卫生间共用同一排气道时，应选用专用型号，并做好预留洞口，每个卫生间均应安装防火止回阀。6.2.7 燃气热水器的排气管不得接入排气道内。6.2.8其他管线禁止穿越排气道或阻挡进气口。6.2.9商业餐饮的排油烟管道不得接入本图集的排气道内。7 安装要求 安徽蚌埠楼顶烟道拔气风帽

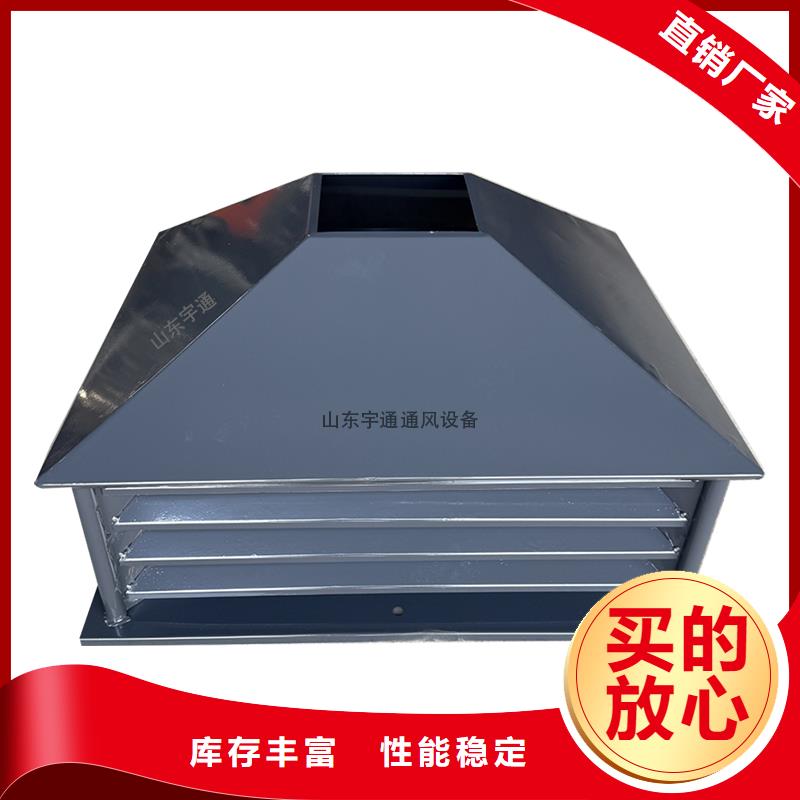

安徽蚌埠楼顶烟道拔气风帽,F-PW1系列为单筒矩形等截面排气道系统；F-PW2系列为单简方形排气道系统，有等截面、安徽蚌埠当地变截面两种形式可供选择。防火止回阀有直排式(F-ZF-GDW100)和贯式(F-ZF-GMW100)。F-ZF-GDW100防火止回阀可与均流器配套使用实现变导，提高排气性能。均流器各楼层不通用，需逐层设配。风帽可选择动力风帽(iNEES系统)或离心式无动力风帽。采用动力风帽(iNEES系统)的竖向排气道尺寸规格可降一级使用。超高层或中途需要转弯的项目，优先采用动力风帽(iNEES系统)。F-PWW1和F-PWW2为同户内毗邻卫生间共用排气道。 G系列为单筒双孔排气道系统，有等截面和变截面两种形式可供选择。G-PW2系列是防火导流式卫生间双功能排气道系统，兼具机械排气和自然排气两种功能。采用导流式防火阀，止回功能通过在排气道内部设置特殊隔板及构造并与防火阀的共同作用来实现。排气系统性能遇到破坏时，防火阀门兼具应急强制止回功能，对停机层进行防回流保护。采用直排风帽，无任何旋转及活动性部件，可利用自然风作用产生拔气效果，具有防倒灌、安徽蚌埠当地防雨雪功能。
